Phân tích công nghệ được cấp bằng sáng chế của Zhejiang Mingxu: Hệ thống cố định ràng buộc đa hướng cho phôi đồng thau và ống lót bằng đồng/tấm đồng (bằng sáng chế số: ZL 2024 2 1048602.x)

I. Nền tảng kỹ thuật và giá trị đổi mới hợp tác

Là nhà cung cấp cốt lõi của vòng bi tự bôi trơn và vật liệu dựa trên đồng, Chiết Giang Mingxu đã mở rộng công nghệ cố định được cấp bằng sáng chế của mình cho các phôi đồng thau để xử lý các ống lót bằng đồng than chì và các tấm đồng chính xác, giải quyết ba điểm đau công nghiệp chính:

l Bảo vệ bề mặt ống lót bằng đồng than chì: Phương pháp kẹp truyền thống gây ra thiệt hại lớp than chì (tốc độ thiệt hại> 15%) và biến động hệ số ma sát> 30%.

l Biến dạng xử lý tấm đồng mỏng: Các tấm đồng có độ dày 1 mm biểu hiện một lỗi phẳng gia công> 0,1 mm (GB/T 1184).

l Định vị cấu trúc phức tạp: Độ chính xác vị trí lỗ không đủ (± 0,1 mm) trong quá trình xử lý ống lót/tấm đồng đa lỗ ảnh hưởng đến hiệu suất lắp ráp.

Ii. Phân tích công nghệ cốt lõi và các ứng dụng sản phẩm hợp tác

1. Hệ thống ràng buộc vòng kín lực lượng đóng điện lực đa hướng

1.1 Cấu trúc liên kết kẹp ba chiều

Kiểm soát áp suất dọc:

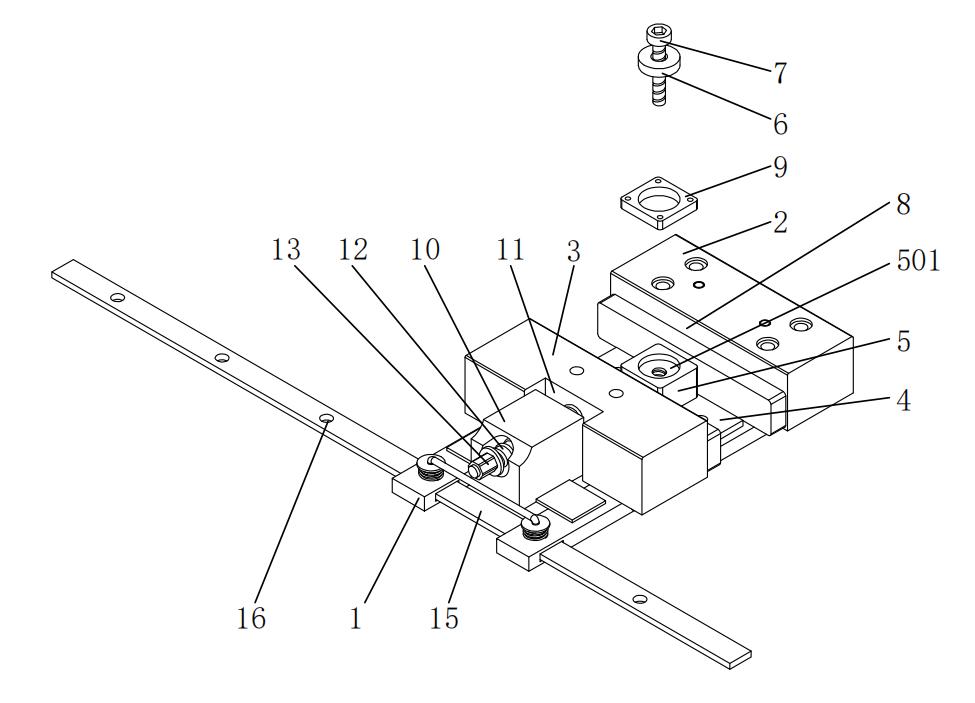

l Một vòng kín lực trục được hình thành bởi vòng nén (6) và tấm kẹp dưới cùng (4). Lực tải trước được kiểm soát chính xác ở mức 800 ± 50 N (tiêu chuẩn DIN 267) thông qua các bu lông khóa (7).

l Được kết hợp với rãnh hình khuyên (501) để định vị, đầu cuối của ống lót đồng là ≤ 0,01 mm (ISO 1101).

Sự ổn định động bên:

l Các bộ phận kẹp cố định/có thể di chuyển (2/3) áp dụng một thiết kế bề mặt kẹp lõm (8), tăng 40%diện tích tiếp xúc. Tính đồng nhất của phân phối lực kẹp bên đạt 92% (được thử nghiệm với màng nhạy cảm với áp suất).

l Các ốc vít điều chỉnh tích hợp (12) cho phép ăn micro là ± 0,005 mm, phù hợp với việc xử lý các ống lót đồng có đường kính từ φ20 đến φ200 mm.

1.2 Đường dẫn tiêu tán năng lượng rung

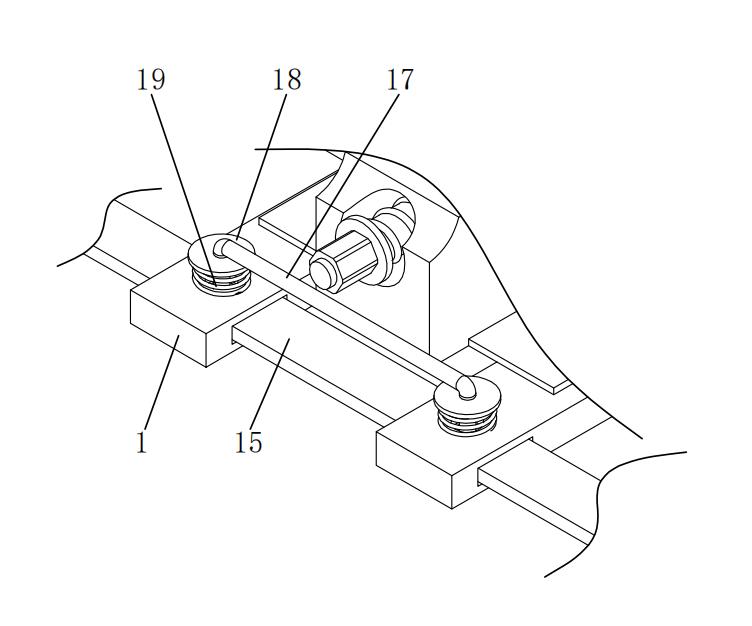

l Một hệ thống giảm xóc bao gồm các lò xo (19) và vòng giới hạn (18) đạt được tốc độ suy giảm năng lượng> 18 dB/s dưới các rung động tần số cao cao 500 Hz (được thử nghiệm theo tiêu chuẩn ISO 10816-3).

l Biên độ rung trong quá trình phay tấm đồng được điều khiển <3 μM (đồ đạc truyền thống> 15 μm).

2. Xử lý ống lót bằng đồng than chì: Công nghệ bảo vệ toàn vẹn bề mặt

2.1 Áp lực gradient Kẹp linh hoạt

Công nghệ lớp đệm cao su được chuyển sang vật cố ống lót đồng:

l Các miếng đệm cao su nitrile (độ cứng bờ 50 ± 2) được nhúng trong bề mặt kẹp, giảm áp suất tiếp xúc cực đại từ 28 MPa xuống 8 MPa và giữ tốc độ thiệt hại lớp than chì <2%.

l Thích hợp cho các ống lót bằng tuabin gió, vượt qua chứng nhận DNV GL và duy trì hệ số ma sát 0,08-0,12 ở -30 ° C.

2.2 Định vị chính xác của ống lót đồng đa lỗ

Các liên kết Định vị đạt được thông qua các lỗ ren ở tấm kẹp dưới cùng (4) và các thanh kéo (17):

l Lỗi độ vị trí của các lỗ vi mô φ0,5 mm là ≤ 5 μM (ASME B94.11m).

l Thời gian thay đổi mô hình giảm từ 45 phút xuống còn 3 phút, hỗ trợ chuyển đổi nhanh chóng giữa các đường kính 12 lỗ.

3. Xử lý tấm đồng có độ chính xác cao: Chuyển giao công nghệ chống thông tin

3.1 Thiết kế cân bằng áp suất đa hướng

Tấm kẹp trên cùng (9) được làm từ hợp kim nhôm 6061-T6, tạo thành một trường áp suất phân tán kết hợp với bề mặt kẹp lõm (8):

l Đối với các tấm đồng 0,5 mm, độ phẳng là ≤ 0,02 mm/300 mm (tiêu chuẩn tản nhiệt trạm gốc 5g).

l Giá trị độ nhám bề mặt được ổn định ở mức 0,4 μM và dao động độ dẫn nhiệt là <3% (ASTM D5470).

3.2 Hệ thống định vị nhanh chóng

Một thiết kế mô -đun của các lỗ kẹp (16) và thanh kéo (17):

l Hỗ trợ định vị nhanh các chiều rộng của tấm từ 300-1200 mm với độ chính xác độ lặp lại là ± 0,05 mm (VDI 3345).

l Hiệu quả sản xuất tăng 300% và mức tiêu thụ năng lượng giảm 25% (dữ liệu được chứng nhận ISO 50001).

Iii. So sánh hiệu suất chính và dữ liệu kiểm tra thực tế

Iv. Các trường hợp ứng dụng điển hình

4.1 ống lót đồng cho mũ kết thúc động cơ xe năng lượng mới

Áp dụng vật cố ràng buộc đa hướng:

l Độ tròn lỗ khoan bên trong là ≤ 0,005 mm, đáp ứng các yêu cầu NVH của hệ thống truyền động điện 800 V.

l Tốc độ hao mòn lớp than chì là <0,1 mg/10.000 chu kỳ (tiêu chuẩn thử nghiệm SAE J310).

4.2 Các tấm đồng tản nhiệt cho thiết bị bán dẫn

Áp dụng công nghệ cân bằng áp lực:

l Độ phẳng là ≤ 0,05 mm/500 mm (ASME B89.3.4).

l Độ nhám bề mặt RA là ≤ 0,8 μm, hỗ trợ độ chính xác bao bì chip 3 μm.

V. Mở rộng công nghệ và giá trị công nghiệp

Ứng dụng dòng sản phẩm chéo của ma trận công nghệ được cấp bằng sáng chế này đánh dấu ba đột phá lớn cho Chiết Giang Mingxu:

l Hệ thống kẹp chính xác: Giới thiệu độ chính xác định vị của phôi đồng thau (± 0,005 mm) vào sản xuất hàng loạt các sản phẩm dựa trên đồng.

l Kiểm soát tính toàn vẹn bề mặt: Công nghệ bảo vệ lớp/lớp than chì làm giảm tốc độ phế liệu xuống dưới 0,5%.

l Tích hợp sản xuất thông minh: đạt được sản xuất linh hoạt thông qua thiết kế mô-đun, với hiệu quả thay đổi mô hình tăng gấp 10 lần.

Nếu bạn muốn tìm hiểu thêm, xin vui lòng liên hệ với máy móc Mingxu để có được báo cáo bằng sáng chế hoàn chỉnh: yêu cầ[email protected] .
