Sự khác biệt về ứng dụng và tiêu chí lựa chọn cho mặt bích vuông, mặt bích hình tròn và mặt bích được cắt

Là các thành phần quan trọng để kết nối đường ống và thiết bị, Vòng bi nhả nhả nhả nhả nhả nhả nhả Tác động trực tiếp đến hiệu suất niêm phong, hiệu quả chịu tải và sự phù hợp của ứng dụng. Mặt bích vuông, mặt bích tròn và mặt bích được cắt (mặt bích hình không đều) phục vụ các vai trò công nghiệp riêng biệt do sự khác biệt về hình học của chúng. Trong những năm gần đây, khi nhu cầu về thiết kế mô -đun và các ràng buộc không gian đã tăng cường, lựa chọn mặt bích thích hợp đã trở thành then chốt trong việc giảm chi phí lắp đặt và kéo dài tuổi thọ hệ thống.

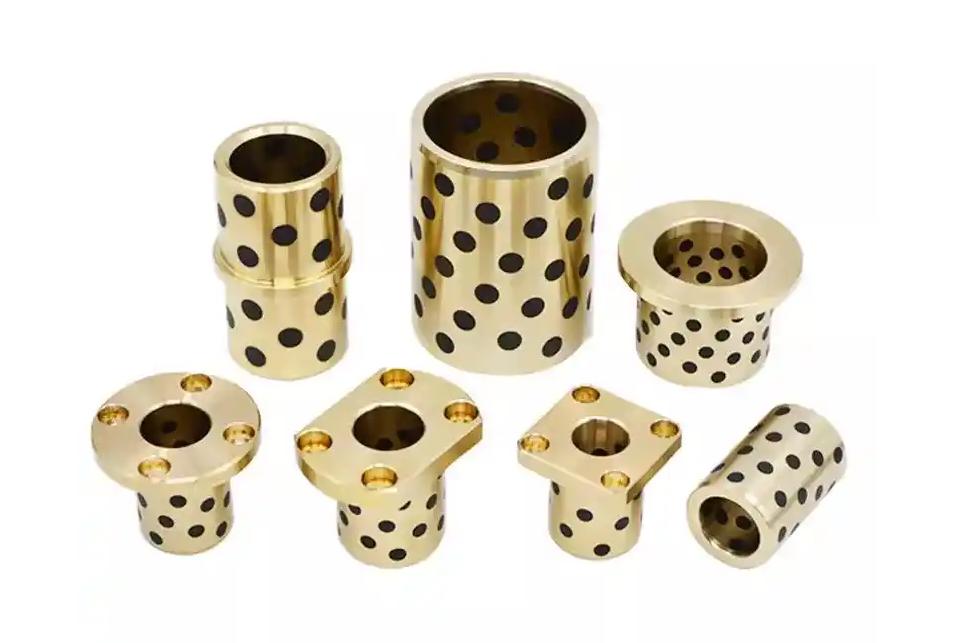

Sự khác biệt chính và các ứng dụng điển hình của ba loại mặt bích

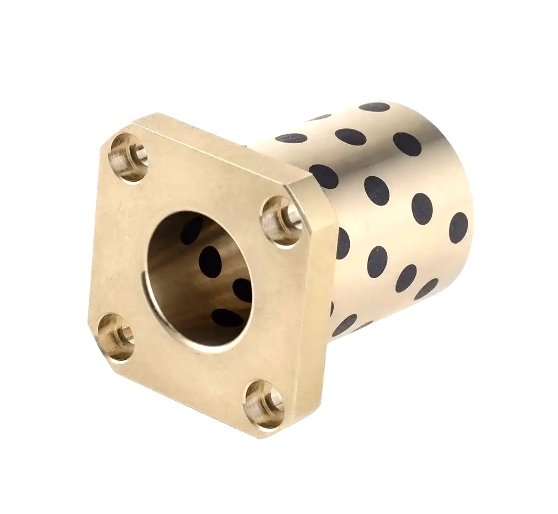

Mặt bích vuông

Các đặc điểm cấu trúc: hình chữ nhật với bốn cạnh góc bên phải hoặc tròn; Các lỗ bu lông phân phối đối xứng trên cả bốn mặt.
Ưu điểm cốt lõi:

l Độ cứng cao và khả năng chống biến dạng: Cấu trúc vuông thể hiện mô đun phần cao hơn 15 %20% so với uốn so với các mặt bích tròn có cùng kích thước (ASME B16.5 Dữ liệu so sánh), làm cho chúng trở nên lý tưởng cho các kịch bản nặng hoặc dễ rung.

l Khả năng thích ứng không gian mạnh mẽ: Các cạnh góc phải tạo điều kiện tích hợp liền mạch với vỏ thiết bị hoặc cấu trúc khung, giảm thiểu gia công không chuẩn.

Các ứng dụng điển hình:

l Các đường ống thủy lực trong máy móc xây dựng (ví dụ: các khối van nhiều chiều trong máy xúc).

l Niêm phong đầu vào/đầu ra cho thiết bị phân phối điện kiểu tủ (xếp hạng bảo vệ IP67).

l Giao diện hàn mô-đun cho các phân khúc đóng tàu (nghiên cứu trường hợp của Hudong-Zhonghua đóng tàu 2023).

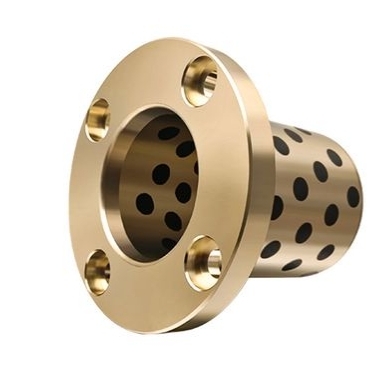

Mặt bích tròn
Các tính năng cấu trúc: Hình vòng vòng tiêu chuẩn với các lỗ bu lông được phân phối đồng đều xung quanh chu vi, tuân thủ các tiêu chuẩn chính như ASME, DIN và GB.
Ưu điểm cốt lõi:

l Phân phối ứng suất đồng đều và hiệu suất niêm phong: Đối xứng vòng tròn đảm bảo phân phối ứng suất dưới áp suất, cải thiện tính nhất quán nén của miếng đệm niêm phong bằng 30% (Tàu áp suất 2021 dữ liệu thử nghiệm).

l Tiêu chuẩn hóa cao: Hơn 80% các đường ống công nghiệp áp dụng mặt bích tròn, cung cấp khả năng thay thế phần dự phòng mạnh mẽ.

Các ứng dụng điển hình:

l Các đường ống áp suất cao trong các ngành công nghiệp hóa dầu (xếp hạng PN40 trở lên).

l Kết nối mặt bích cho các tháp tuabin gió (đường kính lớn vượt quá DN2000).

l Các đường ống sạch trong sản xuất dược phẩm sinh học (miếng đệm EPDM bằng thép không gỉ 316L).

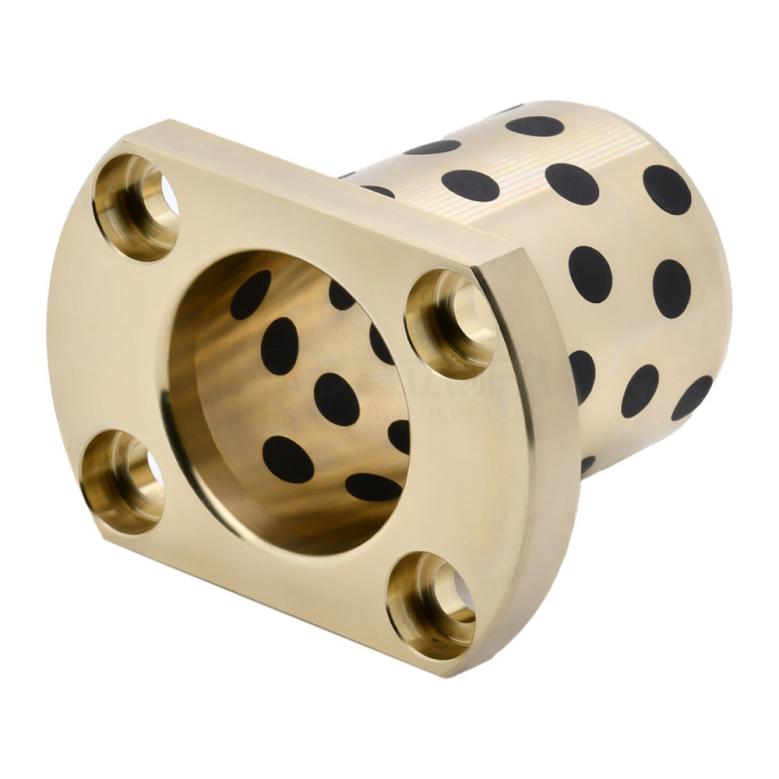

Mặt bích cắt
Các tính năng cấu trúc: Mặt bích hình tròn với các cạnh không đối xứng được cắt hoặc đóng dấu cục bộ, thường có các thiết kế phẳng một bên hoặc nhiều phía.
Ưu điểm cốt lõi:

l Tối ưu hóa tiết kiệm không gian: Các phần được cắt tỉa tránh nhiễu với các thành phần liền kề, giảm khoảng trống lắp đặt trong vòng 5 mm (ví dụ: ống xả ô tô bỏ qua tuabin).

l Giảm vật liệu nhẹ: Tiết kiệm trọng lượng 10 %2525% sau khi cắt tỉa, phù hợp cho thiết bị di động (ví dụ: đường ống nhiên liệu trong máy bay không người lái).

Các ứng dụng điển hình:

l Các đường ống nhỏ gọn trong các ngăn động cơ ô tô (ví dụ: động cơ nền tảng MQB của Volkswagen MQB).

l Bố cục không đối xứng trong các hệ thống thủy lực hàng không (ví dụ, đường ống thân máy bay Airbus A350).

l Kết nối nội bộ cho các buồng thiết bị bán dẫn (được cắt tỉa để tránh cánh tay robot xử lý wafer).

Logic lựa chọn (dựa trên tiêu chuẩn ISO 5211 và GB/T 9119)

Bước 1: Ưu tiên điều kiện hoạt động

Các loại tải:

l Kịch bản rung/tác động → lựa chọn mặt bích vuông (độ cứng uốn cao).

l Áp lực đồng đều/Yêu cầu niêm phong cao → Mặt bích tròn (bề mặt niêm phong tiêu chuẩn).

l Các ràng buộc không gian/nhu cầu nhẹ → mặt bích được cắt (tránh giải phóng mặt bằng tùy chỉnh).

Đặc điểm trung bình:

l Chất lỏng ăn mòn → mặt bích tròn (quá trình lót/mạ trưởng thành).

l Khí nhiệt độ cao → mặt bích vuông (bù mở rộng nhiệt Bu lông vượt trội).

Bước 2: Kết hợp các điều kiện cài đặt

Hình thái đối tượng được kết nối:

l Thùng chứa/khung hình vuông → vuông Vòng bi do khí rắn mặt bích (giảm các mảnh chuyển tiếp).

l Đường ống tròn/Thiết bị xoay → Bình hình tròn (đồng trục cao).

l Phòng thiết bị không đều → mặt bích được cắt (lắp cục bộ).

Tần suất bảo trì:

l Disassugging tần số cao → mặt bích tròn (khả năng tương thích công cụ tiêu chuẩn).

l Đóng gói một lần → mặt bích được cắt (ưu tiên sử dụng không gian).

Bước 3: Đánh giá chi phí và chuỗi cung ứng

l Sản xuất hàng loạt: Mặt bích tròn (hàng tồn kho được tiêu chuẩn hóa, thời gian mua sắm ≤3 ngày).

l Tùy chỉnh hàng loạt: Mặt bích hình vuông/được cắt (gia công CNC, thời gian dẫn 7 trận15 ngày).

l Môi trường khắc nghiệt: Deep-Sea/Aerospace → Mặt bích tròn (quy trình rèn hợp kim Titan trưởng thành).

So sánh dữ liệu ứng dụng công nghiệp (2020 Từ2024)

Công ty TNHH sản xuất máy móc Mingxu Mingxu, Ltd. , một nhà sản xuất vòng bi trượt chuyên nghiệp, có thể thiết kế mặt bích dưới nhiều hình thức khác nhau phù hợp với điều kiện hoạt động của bạn, bảo vệ nhu cầu sản xuất của bạn. Đối với các yêu cầu sản phẩm tùy chỉnh, vui lòng liên hệ với chúng tôi tại yêu cầ[email protected] .
