Tại sao đồng thau cường độ cao là vật liệu cơ bản chính cho ống bọc đồng than chì?

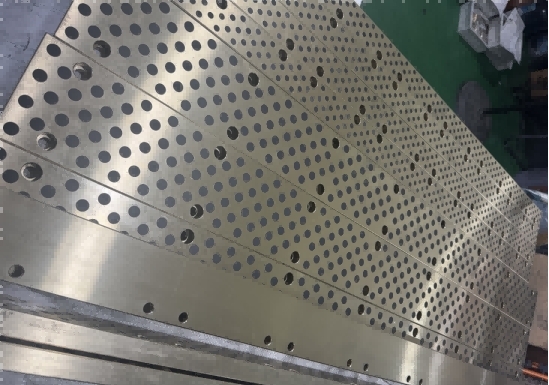

Đồng thau có độ bền cao (chủ yếu là ZCuZn25Al6Fe3Mn3 hoặc các loại tương tự, còn được gọi là "đồng thau cường độ cao" hoặc "đồng thau nhôm") đã trở thành vật liệu cơ bản chủ đạo cho tay áo bằng đồng than chì do sự cân bằng tối ưu về sức mạnh, độ cứng, khả năng chống mài mòn, chống ăn mòn, hiệu quả chi phí và tính linh hoạt. Dưới đây là phân tích chi tiết về lý do:

1. Độ bền và độ cứng cao (Chìa khoá cho khả năng chịu tải)
Cơ chế tăng cường:

• Nhôm (Al): Hình thành pha β cứng (hợp chất liên kim loại CuZnAl), tăng cường đáng kể độ bền và độ cứng của nền.
• Sắt (Fe): Hình thành các hạt giàu sắt mịn giúp xác định ranh giới hạt, tinh chế hạt và cản trở chuyển động trật khớp, từ đó cải thiện độ bền, độ cứng và khả năng chống mài mòn.
• Mangan (Mn): Tăng cường khả năng tăng cường giải pháp rắn và cải thiện hiệu suất làm việc nóng.

• Hiệu ứng:

Đồng thau cường độ cao có cường độ nén (thường > 600 MPa) và độ cứng Brinell (HB > 150) cao hơn đáng kể so với đồng thau thông thường (ví dụ H62) và một số đồng chì.

Điều này cho phép nó chịu được tải trọng cao hơn và ngăn chặn sự nhô ra hoặc hư hỏng của cột than chì quá mức trong điều kiện PV (áp suất × vận tốc) cao do biến dạng ma trận.

2. Khả năng chống mài mòn tuyệt vời (Tổ hợp với Graphite)

Khả năng chống mài mòn ma trận: Pha giàu sắt cứng và pha β mang lại khả năng chống mài mòn và mài mòn tuyệt vời, bảo vệ nền khỏi trầy xước hoặc bị cày xới.
Vai trò của than chì: Than chì nhúng cung cấp khả năng bôi trơn rắn, giảm hệ số ma sát và xu hướng bám dính.
Tác dụng hiệp đồng: Nền cứng hỗ trợ các cột than chì, ngăn ngừa sự sụp đổ quá mức dưới áp suất, trong khi than chì làm giảm sự mài mòn trên chính nền đó. "Sự kết hợp cứng-mềm" này là ưu điểm cốt lõi của vòng bi tự bôi trơn và ma trận cứng bằng đồng thau có độ bền cao là yếu tố quyết định thành công của thiết kế này.

3. Chống ăn mòn tốt (Đảm bảo tính linh hoạt)

Vai trò của nhôm: Tạo thành lớp màng thụ động oxit nhôm (Al₂O₃) dày đặc trên bề mặt, tăng cường đáng kể khả năng chống ăn mòn từ khí quyển, nước biển, axit yếu và bazơ yếu.
So sánh: Mặc dù khả năng chống ăn mòn của nó kém hơn so với đồng nguyên chất hoặc đồng thiếc, nhưng nó vượt xa so với đồng thau thông thường (ví dụ H62), khiến nó phù hợp với hầu hết các môi trường công nghiệp (trừ axit và bazơ mạnh), ô tô, máy móc xây dựng và các ứng dụng hàng hải.
Hiệu quả chi phí: So với đồng thiếc đắt tiền (ví dụ: ZCuSn5Pb5Zn5) hoặc hợp kim gốc niken, đồng thau có độ bền cao mang lại chi phí thấp hơn trong khi vẫn đáp ứng các yêu cầu về khả năng chống ăn mòn.

4. Hiệu quả chi phí vượt trội (Lợi thế cốt lõi)
Chi phí nguyên liệu thấp:

Chủ yếu bao gồm đồng (Cu) và kẽm (Zn), với kẽm rẻ hơn đáng kể so với các nguyên tố hợp kim như thiếc (Sn), chì (Pb) và niken (Ni).
So với đồng thiếc (có hàm lượng thiếc 5-10%) và đồng chì (có giá thiếc chì cao), đồng thau có độ bền cao mang lại chi phí đơn vị thấp hơn đáng kể.

Khả năng xử lý tốt:

Thích hợp cho luyện kim bột (quy trình sản xuất chính): Khả năng chảy, khả năng nén và khả năng thiêu kết của bột tuyệt vời tạo điều kiện cho việc đúc khuôn dễ dàng và sản xuất hàng loạt.
Cũng thích hợp cho việc đúc và gia công.
Tuân thủ hiệu suất toàn diện: Đáp ứng các yêu cầu về độ bền, khả năng chống mài mòn và chống ăn mòn của hầu hết các điều kiện vận hành với chi phí tối ưu.

5. Độ dẫn nhiệt tốt (Quan trọng cho việc tản nhiệt)

Hợp kim làm từ đồng vốn có tính dẫn nhiệt tuyệt vời (vượt trội hơn nhiều so với vòng bi làm bằng thép hoặc sắt).
Việc tản nhiệt kịp thời do ma sát giúp ngăn ngừa hiện tượng quá nhiệt cục bộ, điều này có thể dẫn đến hỏng bôi trơn (oxy hóa than chì) hoặc làm mềm vật liệu, điều này rất quan trọng để duy trì hoạt động ổ trục ổn định.

6. Khả năng tương thích với than chì và khả năng thích ứng quy trình

Khớp giãn nở nhiệt: Sự khác biệt về hệ số giãn nở nhiệt giữa đồng thau cường độ cao và than chì là tương đối có thể kiểm soát được (so với vật liệu gốc nhôm hoặc sắt), giảm ứng suất bề mặt và rủi ro bong tróc khi nhiệt độ dao động.

7. Tính linh hoạt cao (Bao phủ hầu hết các điều kiện tải từ trung bình đến nặng)

Tay áo bằng đồng than chì có độ bền cao phù hợp với nhiều tình huống:

Tải từ trung bình đến cao: Máy móc xây dựng (ống lót chốt tay máy xúc), máy móc nông nghiệp, thiết bị luyện kim, máy ép phun, v.v.
Tốc độ trung bình đến thấp: Con lăn băng tải, bản lề, cơ cấu lái.
Môi trường ăn mòn: Hệ thống bánh lái tàu biển, máy móc cảng, thiết bị xử lý nước.
Bôi trơn không cần bảo trì/ít dầu: Các khu vực không thể tra dầu thường xuyên (ví dụ: các mối nối của sàn làm việc trên không, ổ trục cầu).

So sánh với các vật liệu làm từ đồng khác
Đồng thiếc (ví dụ: ZCuSn5Pb5Zn5):

Ưu điểm: Khả năng chống ăn mòn tốt hơn và chống mài mòn tuyệt vời (đặc biệt với chì giúp giảm ma sát tốt).
Nhược điểm: Giá thành cao (do thiếc đắt tiền), thường có độ bền và độ cứng thấp hơn đồng thau có độ bền cao (đặc biệt là không tăng cường sắt-mangan). Được sử dụng trong các ứng dụng cao cấp hơn hoặc chống ăn mòn.

Đồng chì (ví dụ: ZCuPb10Sn10):

Ưu điểm: Khả năng nhúng, khả năng phù hợp và khả năng chống co giật đặc biệt, phù hợp với tải trọng và tác động cực cao.
Nhược điểm: Chi phí cao, tách chì, hạn chế về môi trường, độ bền và độ cứng thấp hơn. Được sử dụng trong vòng bi trục khuỷu động cơ hạng nặng, v.v.

Đồng thau thông thường (ví dụ: H62):

Ưu điểm: Chi phí thấp nhất.
Nhược điểm: Độ bền và độ cứng thấp, khả năng chống mài mòn kém và khả năng chống ăn mòn trung bình, không thể đáp ứng yêu cầu tải trọng từ trung bình đến cao.

Kết luận: Lý do cơ bản cho sự phổ biến của đồng thau cường độ cao
Đồng thau có độ bền cao đạt được sự cân bằng kỹ thuật gần như hoàn hảo giữa độ bền cao, độ cứng cao, khả năng chống mài mòn/ăn mòn tốt, tính dẫn nhiệt tuyệt vời, khả năng xử lý luyện kim bột vượt trội và lợi thế đáng kể về chi phí.

Nó cung cấp giải pháp vật liệu cơ bản đáng tin cậy và tiết kiệm chi phí nhất cho vòng bi tự bôi trơn trong điều kiện tải trọng từ trung bình đến cao, tốc độ vừa phải và môi trường ăn mòn thông thường, đáp ứng các nhu cầu cốt lõi về hiệu suất, tuổi thọ và chi phí trong hầu hết các ứng dụng công nghiệp.

Do đó, trừ khi các điều kiện vận hành khắc nghiệt (ví dụ: axit và bazơ mạnh, nhiệt độ cực cao, tải trọng tác động cực cao) đòi hỏi các hợp kim đặc biệt đắt tiền hơn, ống bọc bằng đồng than chì làm bằng đồng thau có độ bền cao, với hiệu suất toàn diện đặc biệt và hiệu quả chi phí, sẽ thống trị thị trường.
