Vòng bi chuyển động tuyến tính mặt bích tiêu chuẩn LMF/LMK/LMH

Sản phẩm này là ổ trục chuyển động tuyến tính mặt bích tiêu chuẩn. Thiết kế mặt bích độc đáo của nó giúp tăng cường độ ổn định và tính linh hoạt khi lắp đặt. Nó phù hợp với nhiều điều kiện làm việc khác nhau, chẳng hạn như thiết bị điện tử, máy móc thực phẩm, máy đóng gói, máy dệt, máy in và máy công cụ CNC.
Mặt bích tròn, mặt bích vuông và mặt bích cắt hai bên có sẵn; Có sẵn chất giữ nhựa và chất giữ chịu nhiệt độ cao.

Nhận báo giá

PREV：LMF…L/LMK…L/LMH…L vòng bi chuyển động tuyến tính mặt bích rộng đôi NEXT：Vòng bi ép KH, vòng bi tuyến tính vòng ngoài được dập

Giơi thiệu sản phẩm
Tham số
Mô tả vật liệu
Liên hệ chúng tôi

Tính năng sản phẩm

1 Có thể làm việc lâu dài trong điều kiện không có dầu.

2 Phù hợp hơn với điều kiện làm việc tốc độ thấp và tải nặng, có khả năng chống mài mòn tốt và ma sát cực thấp.

3 Thích hợp cho các tình huống khó hình thành màng dầu, chẳng hạn như chuyển động tịnh tiến, quay và những chuyển động ngắt quãng.

4 Chống ăn mòn và oxy hóa.

5 Không cần bảo trì và tuổi thọ dài.

Tại sao chọn vòng bi không dầu

Giảm chi phí sản xuất

Không cần thiết bị cấp dầu, lỗ phun dầu hoặc dầu xử lý rãnh, có thể tiết kiệm đáng kể chi phí sản xuất.

Giảm chi phí vận hành

Nó làm giảm đáng kể việc sử dụng dầu bôi trơn, giảm bảo trì thiết bị, và tránh những nguy hiểm tiềm ẩn do cung cấp dầu không đủ, giảm thiểu hiệu quả chi phí vận hành.

Rút ngắn thời gian thiết kế

Thiết kế không dầu giúp đơn giản hóa cấu trúc sản phẩm và tiết kiệm thời gian thiết kế một cách hiệu quả. Chúng tôi rất chuyên nghiệp Nhà cung cấp ODM Vòng bi chuyển động tuyến tính mặt bích tiêu chuẩn LMF/LMK/LMH

Có lợi cho việc bảo vệ môi trường

Không cần tái chế dầu thải, điều này cũng có lợi cho việc bảo vệ môi trường.

Các lĩnh vực ứng dụng

Nhiệt độ cao

·Nhà máy sản xuất sắt

·Lò luyện kim

·Thiết bị sấy

·Lò nướng

·Bộ điều khiển nhiệt

Không thấm nước

·Cổng đập

·Máy bơm nước

·Cấu trúc chuyển mạch chất lỏng

·Công trình ngoài khơi

·Thiết bị máy đóng tàu và máy ép bùn

Công nghiệp hóa chất

·Nhà máy hoá chất

·Thiết bị mạ điện

·Thiết bị xử lý nước thải

·Máy nhuộm

·Thiết bị lọc dầu và hóa chất

Năng lượng

·Năng lượng gió

·Năng lượng mới

Tàu thủy

·Cẩu trục

·Mỏ neo

·Nắp hầm

·Cánh lái

·Máy nâng và thiết bị vòng nâng

Sản xuất ô tô

·Khuôn dập

·Kết cấu hàn

·Dây chuyền sơn và sấy

·Băng tải kim loại

·Công cụ máy móc

Công nghiệp nặng

·Máy móc nhà máy ống thép

·Nhà máy lốp xe và giấy

·Nhà máy điện

·Kết nối chuyển mạch của máy phun khuôn

Xây dựng, khai thác mỏ, tải

·Máy trộn, máy nghiền, máy nghiền

·Máy xây dựng

·Thiết bị khai thác mỏ

· Vòng bi thanh nối

Cầu và đường ray nâng

·Vòng bi cầu

·Dầm, cầu, cầu treo

·Lò phản ứng liên quan đến năng lượng hạt nhân

·Máy tạo hơi nước

Kiểu	Ví dụ lắp đặt	Loại mặt bích	Chiều dài
Loại mặt bích tiêu chuẩn		LMF	Đơn
		LMK	Đơn
		LMH	Đơn
Loại mặt bích rộng gấp đôi		LMF…L	Gấp đôi
		LMK…L	Gấp đôi
		LMH…L	Gấp đôi
Loại mặt bích thí điểm		LMFP	Đơn
		LMKP	Đơn
		LMHP	Đơn
Loại mặt bích có vị trí thí điểm rộng đôi		LMFP…L	Gấp đôi
		LMKP…L	Gấp đôi
		LMHP…L	Gấp đôi
Loại mặt bích đôi rộng-giữa		LMFM…L	Gấp đôi
		LMKM…L	Gấp đôi
		LMHM…L	Gấp đôi
Vòng bi mặt bích		LBHR LBHRW	Đơn
		LBHS LBHSW	Đơn
		LBHC LBHCW	Độc thân

LMF(K)···UU (Chất giữ nhựa)

Loại này là chuỗi thứ nguyên số liệu được sử dụng rộng rãi ở Châu Á và các quốc gia khác.

Tất cả các mô hình có thể được thực hiện với mạ nickle theo yêu cầu của khách hàng, với chức năng chống gỉ.

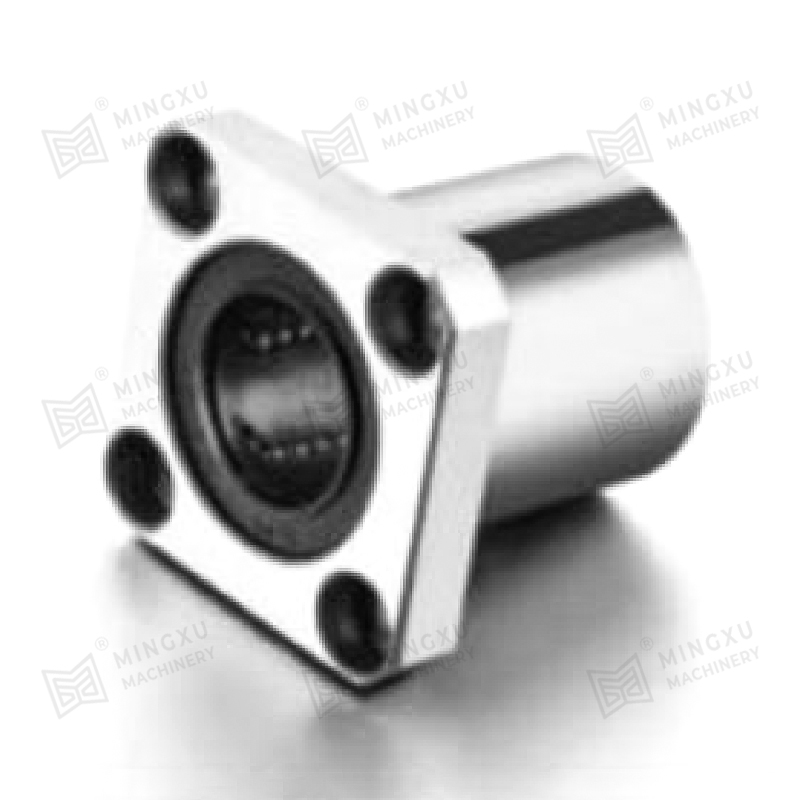

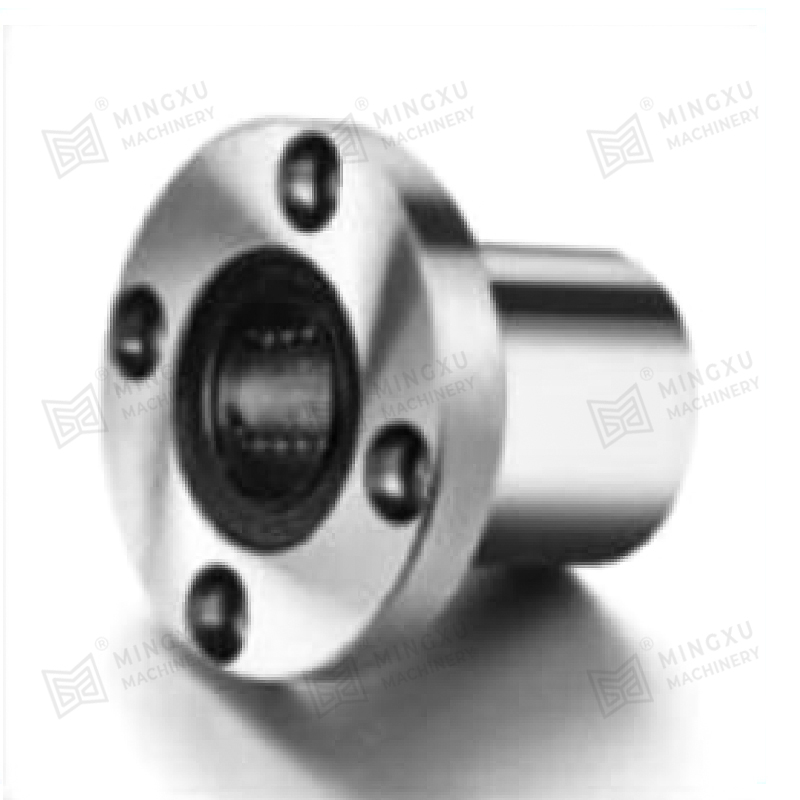

LMF···UU	LMK···UU

Trục danh nghĩa đường kính mm	Chất giữ nhựa				Kích thước chính và dung sai
	LMF···UU	Trọng lượng (g)	LMK …UU	Trọng lượng (g)	bác sĩ		D		L
	LMF···UU	Trọng lượng (g)	LMK …UU	Trọng lượng (g)	mm	Dung sai mm	mm	Dung sai mm	mm	Dung sai μm
5	LMF5UU	18	LMK5UU	13	5	0 -9	10	0 -11	15	±300
6	LMF6UU	24	LMK6UU	18	6		12		19
8	LMF8SUU	32	LMK8SUU	24	8		15		17
8	LMF8UU	37	LMK8UU	29	8		15		24
10	LMF10UU	72	LMK10UU	52	10		19	0 -13	29
12	LMF12UU	76	LMK12UU	57	12		21		30	0 -200
13	LMF13UU	88	LMK13UU	72	13		23		32
16	LMF16UU	120	LMK16UU	104	16		28		37
20	LMF20UU	180	LMK20UU	145	20	0 -10	32	0 -16	42
25	LMF25UU	340	LMK25UU	300	25		40		59	0 -300
30	LMF30UU	470	LMK30UU	375	30		45		64
35	LMF35UU	650	LMK35UU	560	35	0 -12	52	0 -19	70
40	LMF40UU	1.060	LMK40UU	880	40		60		80
50	LMF50UU	2.200	LMK50UU	2.000	50		80		100
60	LMF60UU	3.000	LMK60UU	2.560	60	0 -15	90	0 -22	110
80	LMF80UU	5.800	LMK80UU	5.300	80	0 -15	120	0 -22	140	0 -400
100	LMF100UU	10.600	LMK100UU	9.900	100	0 -20	150	0 -25	175	0 -400

Kích thước chính và dung sai							Độ lệch tâm μm	Độ vuông góc μm	Đánh giá tải cơ bản
mặt bích									Đánh giá tải cơ bản
Df mm	k mm	t mm	dp mm	X mm	Y mm	Z mm			Năng động C N	Tĩnh Cô N
26	21	5	18	3.5	6	3.1	12	12	167	206
28	22	5	20	3.5	6	3.1			206	265
32	25	5	24	3.5	6	3.1			176	216
32	25	5	24	3.5	6	3.1			274	392
40	30	6	29	4.5	7.5	4.1			372	549
42	32	6	32	4.5	7.5	4.1			510	784
43	34	6	33	4.5	7.5	4.1			510	784
48	37	6	38	4.5	7.5	4.1			774	1.180
54	42	8	43	5.5	9	5.1	15	15	882	1.370
62	50	8	51	5.5	9	5.1			980	1.570
74	58	10	60	6.6	11	6.1			1.570	2.740
82	64	10	67	6.6	11	6.1	20	20	1.670	3.140
96	75	13	78	9	14	8.1			2.160	4.020
116	92	13	98	9	14	8.1			3,820	7.940
134	106	18	112	11	17	11.1	25	25	4.700	10.000
164	136	18	142	11	17	11.1	25	25	7.350	16.000
200	170	20	175	14	20	13.1	30	30	14.100	34.800

LMF(K)···GMỘT (Bộ giữ nhiệt chịu nhiệt độ cao)

Loại này là chuỗi thứ nguyên số liệu được sử dụng rộng rãi ở Châu Á và các quốc gia khác.

Tất cả các mô hình có thể được thực hiện với mạ nickle theo yêu cầu của khách hàng, với chức năng chống gỉ.


LMF···GMỘT		LMK···GA

danh nghĩa trục đường kính mm	Chất giữ nhựa				Kích thước chính và dung sai
	LMF···GA	Cân nặng (g)	LMK···GA	Cân nặng (g)	bác sĩ		D		L
	LMF···GA	Cân nặng (g)	LMK···GA	Cân nặng (g)	mm	Dung sai μm	mm	Dung sai μm	mm	Dung sai μm
5	LMF5GA	19.5	LMK5GA	14.5	5	0 -9	10	0 -11	15	± 300
6	LMF6GA	25.3	LMK6GA	19.3	6		12		19
8	LMF8GA	39.3	LMK8GA	31.3	8		15		24
10	LMF10GA	74.5	LMK10GA	54.5	10		19	0 -13	29
12	LMF12GA	81.2	LMK12GA	62.2	12		21		30	0 -200
13	LMF13GA	95	LMK13GA	79	13		23		32
16	LMF16GA	137	LMK16GA	121	16		28		37
20	LMF20GA	205	LMK20GA	170	20	0 -10	32	0 -16	42
25	LMF25GA	402	LMK25GA	362	25		40		59	0 -300
30	LMF30GA	546	LMK30GA	451	30		45		64
35	LMF35GA	749	LMK35GA	659	35	0 -12	52	0 -19	70
40	LMF40GA	1.205	LMK40GA	1.025	40		60		80
50	LMF50GA	2.200	LMK50GA	2.000	50		80		100	0 -400
60	LMF60GA	3.000	LMK60GA	2.560	60	0 -15	90	0 -22	110
80	LMF80GA	5.800	LMK80GA	5.300	80	0 -15	120	0 -22	140
100	LMF100GA	10.600	LMK100GA	9.900	100	0 -20	150	0 -25	175

Kích thước chính và dung sai							Độ lệch tâm μm	Độ vuông góc μm	Đánh giá tải cơ bản
mặt bích									Đánh giá tải cơ bản
Df mm	K mm	t mm	dp mm	X mm	Y mm	Z mm			Năng động C N	Tĩnh Cô N
26	21	5	17	3.5	6	3.1	12	12	167	206
28	22	5	20	3.5	6	3.1			206	265
32	25	5	24	3.5	6	3.1			274	392
40	30	6	29	4.5	7.5	4.1			372	549
42	32	6	32	4.5	7.5	4.1			510	784
43	34	6	33	4.5	7.5	4.1			510	784
48	37	6	38	4.5	7.5	4.1			774	1.180
54	42	8	43	5.5	9	5.1	15	15	882	1.370
62	50	8	51	5.5	9	5.1			980	1.570
74	58	10	60	6.6	11	6.1			1.570	2.740
82	64	10	67	6.6	11	6.1	20	20	1.670	3.140
96	75	13	78	9	14	8.1			2.160	4.020
116	92	13	98	9	14	8.1			3,820	7.940
134	106	18	112	11	17	11.1	25	25	4.700	10.000
164	136	18	142	11	17	11.1	25	25	7.350	16.000
200	170	20	175	14	20	13.1	30	30	14.100	34.800

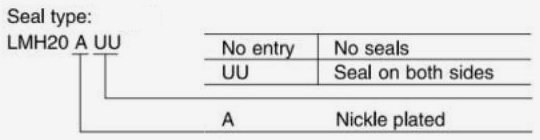

LMH···UU (Chất giữ nhựa)

Loại này là chuỗi thứ nguyên số liệu được sử dụng rộng rãi ở Châu Á và các quốc gia khác.

Tất cả các mô hình có thể được thực hiện với mạ nickle theo yêu cầu của khách hàng, với chức năng chống gỉ.

danh nghĩa trục đường kính mm	LMH···UU	Cân nặng (g)	Kích thước chính và dung sai
			bác sĩ		D		L
			mm	Dung sai μm	mm	Dung sai μm	mm	Dung sai μm
5	LMH5UU	15	5	0 -9	10	0 -11	15	±300
6	LMH6UU	21	6		12		19
8	LMH8UU	33	8		15		24
10	LMH10UU	64	10		19	0 -13	29
12	LMH12UU	68	12		21		30
13	LMH13UU	81	13		23		32	0 -200
16	LMH16UU	112	16		28		37
20	LMH20UU	167	20	0 -10	32	0 -16	42
25	LMH25UU	325	25		40		59	0 -300
30	LMH30UU	388	30		45		64
35	LMH35UU	580	35	0 -12	52	0 -19	70
40	LMH40UU	920	40	0 -12	60	0 -19	80
50	LMH50UU	2.000	50		80		100
60	LMH60UU	2.560	60		90		110

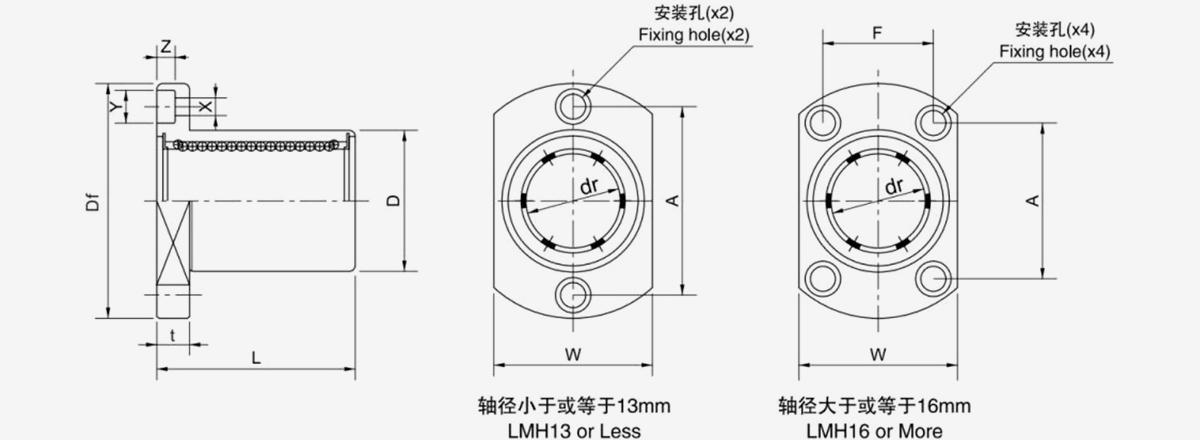

Kích thước chính và dung sai								Độ lệch tâm μm	Độ vuông góc μm	Đánh giá tải cơ bản
mặt bích										Đánh giá tải cơ bản
Df mm	W mm	t mm	A mm	F mm	X mm	Y mm	Z mm			Năng động C N	Tĩnh CoN
26	16	5	17	—	3.5	6	3.1	12	12	167	206
28	18	5	20	—	3.5	6	3.1			206	265
32	21	5	24	一	3.5	6	3.1			274	392
40	25	6	29	—	4.5	7.5	4.1			372	549
42	27	6	32	—	4.5	7.5	4.1			510	784
43	29	6	33	—	4.5	7.5	4.1			510	784
48	34	6	31	22	4.5	7.5	4.1			774	1.180
54	38	8	36	24	5.5	9	5.1	15	15	882	1.370
62	46	8	40	32	5.5	9	5.1			980	1.570
74	51	10	49	35	6.6	11	6.1			1.570	2.740
82	58	10	55	38	6.6	11	6.1	20	20	1.670	3.140
96	66	13	64	45	9	14	8.1	20	20	2.160	4.020
116	86	13	80	56	9	14	8.1			3,820	7.920
134	96	18	84	74	11	17	11.1			4.700	10.000

LMH…GA (Bộ giữ nhiệt chịu nhiệt độ cao)

Loại này là chuỗi thứ nguyên số liệu được sử dụng rộng rãi ở Châu Á và các quốc gia khác.

Tất cả các mô hình có thể được thực hiện với mạ nickle theo yêu cầu của khách hàng, với chức năng chống gỉ.


LMH···GA

danh nghĩa trục đường kính mm	LMH···GA	Cân nặng (g)	Kích thước chính và dung sai
			bác sĩ		D		L
			mm	Dung sai μm	mm	Dung sai μm	mm	Dung sai μm
5	LMH5GA	16.5	5	0 -9	10	0 -11	15	±300
6	LMH6GA	22.3	6		12		19
8	LMH8GA	35.3	8		15		24
10	LMH10GA	65.5	10		19	0 -13	29
12	LMH12GA	73.2	12		21		30	0 -200
13	LMH13GA	88	13		23		32
16	LMH16GA	129	16		28		37
20	LMH20GA	192	20	0 -10	32	0 -16	42
25	LMH25GA	387	25		40		59	0 -300
30	LMH30GA	464	30		45		64
35	LMH35GA	679	35	0 -12	52	0 -19	70
40	LMH40GA	1.065	40	0 -12	60	0 -19	80
50	LMH50GA	2.000	50		80		100
60	LMH60GA	2.560	60		90		110

Kích thước chính và dung sai								Độ lệch tâm μm	Độ vuông góc μm	Đánh giá tải cơ bản
mặt bích										Đánh giá tải cơ bản
Df mm	W mm	t mm	A mm	F mm	X mm	Y mm	Z mm			Năng động CN	Tĩnh CoN
26	16	5	17	-	3.5	6	3.1	12	12	167	206
28	18	5	20	-	3.5	6	3.1			206	265
32	21	5	24	-	3.5	6	3.1			274	392
40	25	6	29	-	4.5	7.5	4.1			372	549
42	27	6	32	-	4.5	7.5	4.1			510	784
43	29	6	33	-	4.5	7.5	4.1			510	784
48	34	6	31	22	4.5	7.5	4.1			774	1.180
54	38	8	36	24	5.5	9	5.1	15	15	882	1.370
62	46	8	40	32	5.5	9	5.1			980	1.570
74	51	10	49	35	6.6	11	6.1			1.570	2.740
82	58	10	55	38	6.6	11	6.1	20	20	1.670	3.140
96	66	13	64	45	9	14	8.1	20	20	2.160	4.020
116	86	13	80	56	9	14	8.1			3,820	7.940
134	96	18	84	74	11	17	11.1			4.700	10.000

Thành phần và tính chất vật liệu
Vật liệu	CuZn25Al5Mn3Fe3	CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12	CuZn25Al5Mn4Fe3
Tỉ trọng	8.0	8.9	7.8	8.9	8.0
Độ cứng HB	>210	>70	>150	>95	>250
Độ bền kéo N/mm2	>750	>200	>600	>260	>800
Cường độ năng suất N/mm2	>450	>90	>260	>150	>450
Độ giãn dài%	>12	>15	>10	>৪	>800
Hệ số khai triển tuyến tính 10 ^-5 /oC	1.9	1.8	1.6	1.8	1.9
Giới hạn nhiệt độ oC	-40~ 300	-40~ 400	-40~ 400	-40~ 400	-40~ 150
Tối đa. Tải N/mm2	100	60	50	70	120
Tối đa. Tốc độ (Khô) m/phút	15	10	20	10	15
PV tối đa N/mm2*m/phút	200	60	60	80	200
Nén biến dạng vĩnh viễn 300N/mm2	<0,01	<0,05	<0,04	<0,05	<0,05
* Nhu cầu lớn với các vật liệu đặc biệt có sẵn.

Trao đổi vật liệu cơ bản
Mã vật liệu	Thương hiệu Trung Quốc GB1176-87	Quốc tế ISO 1338	nước Đức DIN	Nhật Bản JIS	Mỹ ASTM(UNS)	nước Anh BS	Nước Ý JM	Điều kiện áp dụng
Đồng đúc JDB	ZCuZn25AI5 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Tải cao, tốc độ thấp Thường được sử dụng
JDB-1Đồng	ZCuSn5 Pb5Zn5	GCuPb5 Sn5Zn5	DIN1705 G-CuSn5ZnPb	H5111 BC6	B30-92 C83600	LG2	JM7-15	Tải trung bình, tốc độ thấp Thường được sử dụng
JDB-2Đồng	ZCuAI9Fe4 Ni4Mn2	GCuAI10 FeNiS	DIN17656 G-CuAI10Ni	H5114 AIBC3	B30-92 C95500	AB2	JM3-15	Tải trung bình, tốc độ trung bình, Thường được sử dụng
JDB-3Đồng	ZCuSn12		G-CuSn12	CAC503B	B30-92 C90800	PB2	JM1-15	Tải trung bình, tốc độ thấp, Thường được sử dụng
JDB-5	ZCuZn25AI6 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Quá tải cao, tốc độ thấp, sử dụng tải cao

Chất bôi trơn rắn
chất bôi trơn	Đặc trưng	Ứng dụng tiêu biểu
SL1 Thêm than chì	Sức đề kháng tuyệt vời chống lại hóa chất tấn công và ma sát thấp, giới hạn nhiệt độ 400oC	Phù hợp cho máy móc thông thường và dưới bầu khí quyển
SL4 thêm PTFE	Độ ma sát thấp nhất và khả năng thấm nước tốt. Bôi trơn, giới hạn nhiệt độ 300oC	Tàu, tua bin thủy lực, tua bin khí, v.v.
